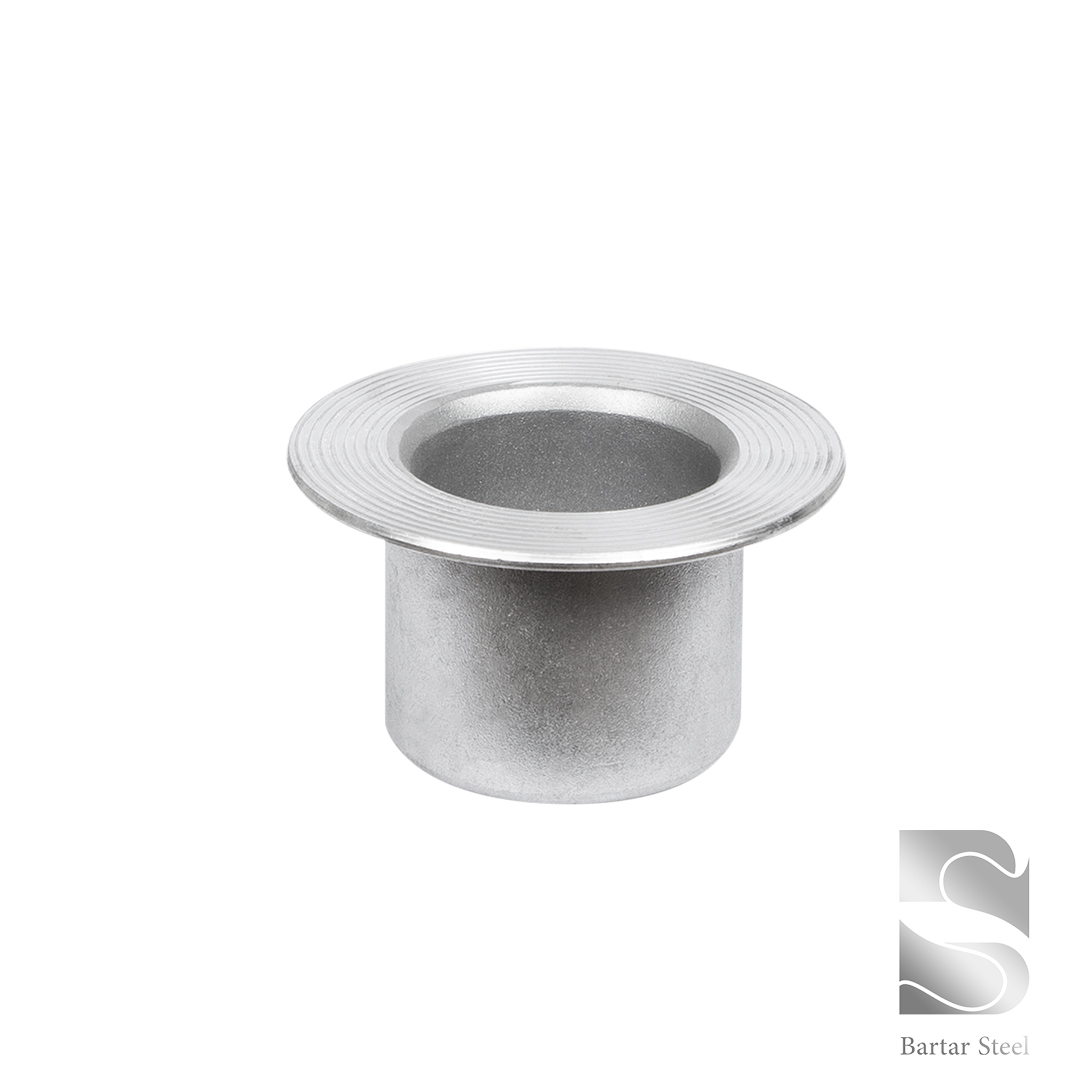

کف رینگ جوشی استیل (Lap Joint Stub End) یکی از قطعات کلیدی در سیستم‌های لوله‌کشی صنعتی است که نقش مهمی در تسهیل فرآیند مونتاژ و دمونتاژ اتصالات ایفا می‌کند. این قطعه که به صورت یک سرِ لوله با لبه برگشته طراحی شده است، همراه با فلنج‌های لپ‌جوینت (Lap Joint Flanges) استفاده می‌شود تا علاوه بر مقاومت بالا در برابر خوردگی، امکان تنظیم دقیق سوراخ‌های پیچ را فراهم آورد.
معرفی محصول
کف رینگ جوشی استیل که در استانداردهای بین‌المللی با نام Stub End شناخته می‌شود، گزینه‌ای ایده‌آل برای مسیرهایی است که نیاز به باز و بسته کردن مداوم دارند. برخلاف فلنج‌های گردن‌جوش (Weld Neck)، این قطعه به لوله جوش داده می‌شود و فلنج پشت آن به صورت آزاد قرار می‌گیرد. این ویژگی باعث می‌شود تا تراز کردن پیچ‌ها با فلنج مقابل به سادگی انجام شود و تنش‌های مکانیکی در سیستم کاهش یابد.
ویژگی‌ها و مزایا
- قابلیت تراز آسان: به دلیل متحرک بودن فلنجِ روی استاب‌اند، نیازی به چرخاندن کل لوله برای تراز کردن سوراخ‌های پیچ نیست.
- صرفه‌جویی اقتصادی: در سیستم‌هایی که از لوله‌های با آلیاژ بالا (مانند استیل ۳۱۶) استفاده می‌کنند، استفاده از استاب‌اند باعث می‌شود تنها بخش در تماس با سیال از آلیاژ گران‌قیمت باشد و فلنج پشت آن از فولاد کربنی معمولی تهیه شود.
- تنوع آلیاژی: تولید شده در گریدهای ضد زنگ متنوع مطابق با استانداردهای ASTM برای مقاومت حداکثری در محیط‌های شیمیایی و خورنده.
- تسهیل نگهداری: بازرسی و تعمیرات دوره‌ای خطوط لوله به دلیل قابلیت چرخش آزاد فلنج بر روی استاب‌اند بسیار سریع‌تر انجام می‌شود.
مشخصات فنی
| جنس (متریال) | استنلس استیل (Stainless Steel) |
| گریدهای آلیاژی | ASTM A403 (WP304/304L, WP316/316L, WP321, WP347) |
| سایزبندی | از 1/2 اینچ تا 48 اینچ |
| نوع ساختار | مانیسمان (Seamless) و درزدار (Welded) |
| استانداردهای مرجع | ANSI, ASME, DIN, ISO |
| انواع هندسی | Type A, Type B, Type C |
کاربردها
این قطعات به طور گسترده در صنایع حساس و زیرساختی استفاده می‌شوند، از جمله:
- صنایع نفت، گاز و پتروشیمی برای خطوط انتقال سیالات خورنده.
- نیروگاه‌های تولید برق و واحدهای شیمیایی.
- سیستم‌های لوله‌کشی در صنایع کشتی‌سازی و متالورژی.
- تمامی خطوط فرآیندی که به دلیل ماهیت سیال یا فشار، نیاز به بازرسی‌های دوره‌ای و تغییرات سریع دارند.
راهنمای انتخاب و خرید
برای انتخاب صحیح کف رینگ جوشی استیل، توجه به «گرید استیل» (مطابق با خوردندگی سیال)، «رده ضخامتی» (Schedule) و «سایز نامی» لوله الزامی است. همچنین با توجه به فشار کاری سیستم، اطمینان از مطابقت نوع ساختار (مانیسمان یا درزدار) با استانداردهای طراحی پروژه اهمیت بالایی دارد.
جهت استعلام قیمت روز، موجودی انبار و دریافت مشاوره فنی برای انتخاب مناسب‌ترین گرید آلیاژی متناسب با پروژه خود، با کارشناسان فروش ما تماس بگیرید.
